使用纬地公路路线安全性分析系统，打开纬地设计文件时提示如图所示读取文件数据失败，但是文件都有。请问是什么问题，谢谢。

你好！建议你确认路线软件与安全分析软件的版本要保持一致，同时注意检查项目管理器中，提示栏所提示项目数据文件加载是否正常。

因为纬地系列软件，在不同时期都会根据实际需求变化、或者研发新增更新的功能，相关的数据文件会发生一定的变化的。

昵称：单位：山西通畅工程勘察设计咨询有限公司来源：山西太原时间：2019-06-10

纬地中如何设置可以使得碎落台宽度渐变？为了保证曲线内侧视距，需要通过改变碎落台宽度，使得满足视距要求。wid中涉及的都是在路基宽度范围内的，而碎落台是路基外的，一般在CTR中设置，但CTR中前一桩号至本桩号之间的横断面的碎落台宽度都是采用本桩号一行中的宽度，如下图我想咨询宽度渐变应该在哪个文件中设置？

你好，如果因视距原因而需要加宽碎落台宽度，一般位于位于曲线内侧（桩号断面一般也较少），直接根据计算的关键断面增加相应的挖方边坡就可以啦。

昵称：kkk 单位：青岛路桥建设集团有限公司来源：时间：2019-06-11

在收费岛设计当中左右幅过渡段长度设置都是一个编辑框，无法设置左右幅不一样的过渡宽度，现修改*.wid的设置桩号，依然无法出现修改后的收费岛设计图，请问这种情况应如何解决

你好，目前收费岛过渡段长度多以左右对称设置，软件目前默认为对称布置（左右渐变长度相等），如项目确实需要左右不同，建议暂时先手工编辑一下吧，随后我们将视情况考虑优化收费岛设计功能。

昵称：单位：四川省交通厅交通勘察设计研究院来源：时间：2019-06-11

纬地涵洞4.0点击绘制布置图之后出现这问题，该如何解决。

你好，您的问题描述过于简单，无法判断到底什么原因导致出错，建议认真检查相关设计参数吧。

昵称：dqh 单位：大连设计院来源：辽宁大连时间：2019-06-04

纬地道路系统安装后，在安装驱动的时候，提示"请安装纬地三维cad道路系统”。如何解决？

你好，您的问题描述过于简单，稍后技术人员将与您电话联系解决，请保持预留电话畅通。

昵称：单位：中交基础设施养护集团有限公司来源：北京市东城区安定门外大街丁88号江苏大厦B座501 时间：2019-06-02

可否发一份总体图快速标注挡墙的相关模版6400***53@qq.com,谢谢

你好，相关博文及模板已发送至您预留邮箱，请注意查收。

昵称：单位：新疆兵团勘测设计院（集团）有限责任公司来源：时间：2019-05-31

在使用纬地横断面设计模块进行横断面设计出图时，对横断面进行了挖台阶处理，生成的填挖面积挖方正确，填方包含了挖台阶的量，然后对横断面智能绘图模板填方面积公式进行编辑，减去挖台阶面积，最终完成横断面出图设计。但是提取土方数据进行土石方调配，检查逐桩面积时发现挖方面积与出图结果一致，填方面积不一致（逐桩填方面积包含了挖台阶面积），请问这种情况应该怎么做？如何使提取的土方数据中逐桩填方面积不包含挖台阶面积？

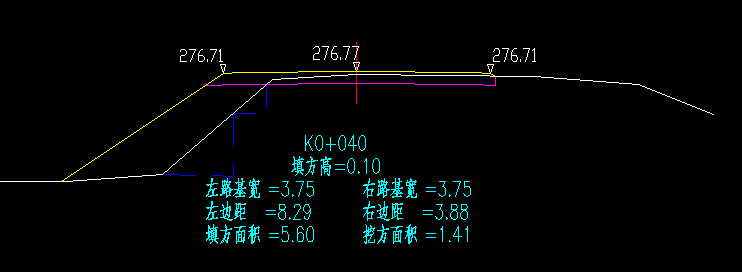

上图中填方面积通过修改只能绘图模板已扣除挖台阶面积，挖方正确（横断面进行过挖台阶处理）

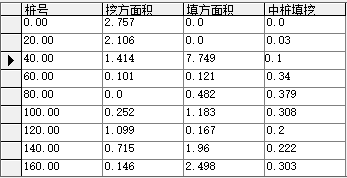

上图逐桩面积中，挖方面积包含挖台阶面积（此逐桩面积数据通过纬地道路横断面设计模块提取，且横断面已经过挖台阶处理）

你好，行业较为通用的做法是填方需要计入挖台阶面积的，因此纬地默认是填方计入挖台阶面积的，如果您项目确实需要填方不计入挖方面积，您可以通过excel表格编辑，将填方面积中扣除挖台阶面积（*.tf数据中，有挖台阶面积列），然后在进行调配就可以啦。

昵称：单位：中交基础设施养护集团有限公司来源：北京市东城区安定门外大街丁88号江苏大厦B座501 时间：2019-06-01

纬地挡墙默认标注墙趾以上填土高度，是从墙趾上端点开始计算的，为什么我这个图是从下端点开始，是模版定制问题，还是所使用的挡墙类型原因。

你好，已安排技术人员与您联系解答，请保持预留电话畅通。

昵称：单位：柳州桂中公路勘察设计有限公司来源：柳州时间：2019-05-31

关于横断面设计问题。

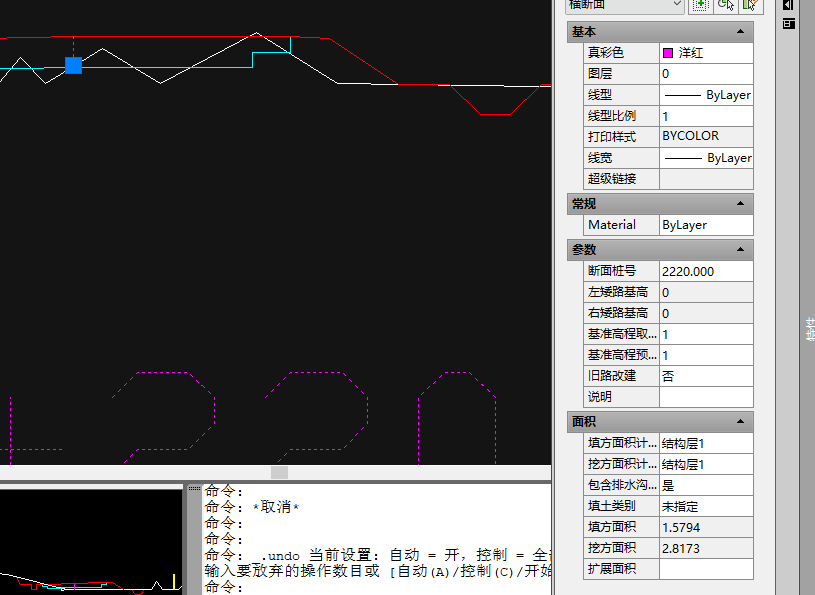

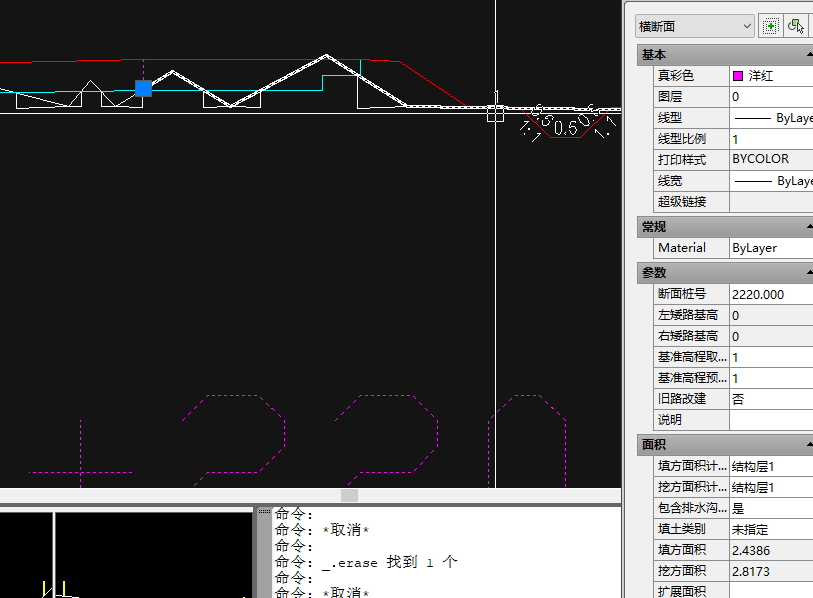

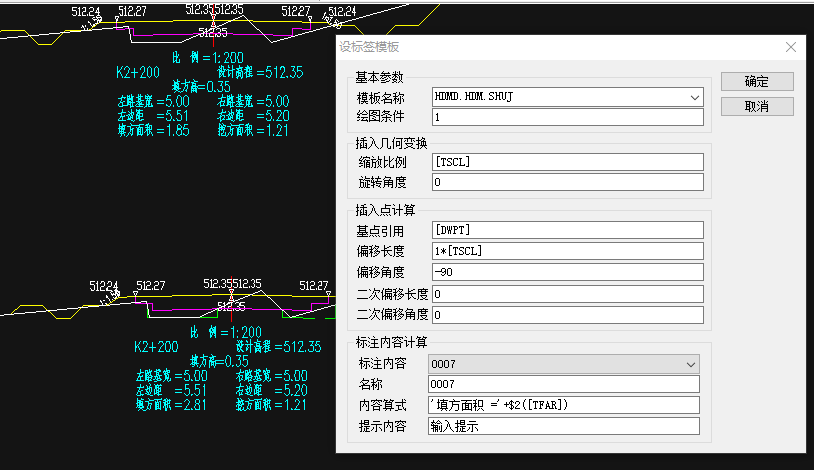

1、批量挖台阶后,预览图右侧属性窗口（图一）填方面积包含了挖台阶面积；图二是删除了台阶线的断面预览，所以填方面积有所减少，从图三两个不同出图结果（有无挖台阶）填方面积数据对比也可以看出。是不是说明只要是设置了批量挖台阶，挖台阶面积默认计入填方面积中？，而我想让其不包含挖台阶面积，只能删除台阶线？有无其他方法？我想台阶线只作为线段存在不计量。自己手动表格计量

2、如果批量挖台阶设置成功，挖台阶面积是默认计入填方面积，那么纬地秘籍中模板定制断面计入挖台阶面积（代码+WTJ.ARER）岂不是重复计量？

3、“填挖方面积计算起于” 效果是否等同同横断面设计绘图中 “填方扣除路槽”“挖方加路槽”效果？

你好，您的问题，回复如下，供参考：

1、一般而言，设置了挖台阶，肯定也是需要计量相关工程量的，因此，当设置挖台阶后，系统会自动计算其工程量数据，如果项目确实需要不计该工程量，您可以通过模板的方式，进行自定义修改；

2、您提及的纬地秘籍博文，是2016年基于7.0版本程序所写，早期版本中，默认填挖方都不计挖台阶面积；

3、“填挖方面积起算于”与扣路槽思路一致，不过在横断面设计中，您可以精准设置面积起算于垫层、基础会某面层。

昵称：单位：镇江市交通规划设计院来源：江苏镇江时间：2019-05-30

请问有没有平交口教学视频

你好，已安排为您预留邮箱发送相关资料，请注意查收。
