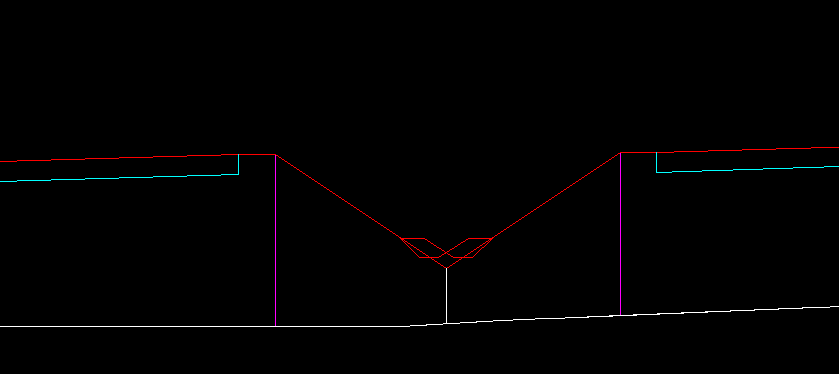

1、分离式路基采用横断面设计，用标准横断面定义分离式方法，戴完帽子后分离式的横断面图为下面这个样子，怎么把中间的排水沟批量去掉或在分离线位置定义为一个排水沟。不应该是每个断面一个个的删除吧？

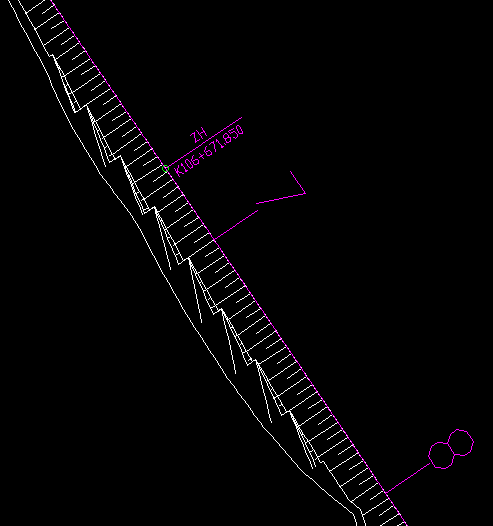

2、分离式路基 横断面戴完帽子后，提取横断面三维数据，生成总体图是这个样子，出现了锯齿形是怎么回事呢？如何解决？
你好，您的问题回复如下，供参考：
1、建议，标准断面中，统筹考虑排水沟尺寸、形式等情况，左右幅，仅一副标准断面保留排水沟即可；
2、初步分析，可能与您上个问题有关，同一位置两个水沟，导致*.3dr数据中导出多余数据导致。
在使用纬地挡墙V4.0时，总是出现致命错误，自动保存时也还会出现这样的致命错误。
你好，该图仅说明cad出差退出。如出错针对特定项目、或有特定规律，您可以整理您的基础环境（系统、cad版本等信息）与具体什么操作时出错一并反馈给我们，以方便有针对性的核实与完善，感谢您的支持。
你好 请能具体描述一下凸面镜和减速带的设置方法吗？ 具体一点 多谢 麻烦了
你好，建议抽时间看下帮助文档中关于版面定制相关说明吧，随后技术人员奖与您电话联系，请保持预留电话畅通！
用纬地涵洞生成涵洞一览表，显示创建EXCEL服务失败，换了低版本的也不行。
请使用正版软件！另外，您不觉得，冒用其他单位名称、写别人手机号不太合适吗？
在纬地7.2中对横断面修改时，挖方最上一级边坡与地面相交，截水沟距离坡口位置为5m。横断面修改发现以下问题：
1、若对最上边坡与地面线相交位置进行拖动，进行横断面修改，截水沟位置不会发生变化，即不相应的变化为5m距离。
2、边坡、排水沟、填挖方边坡控制参数中，若把碎落台参数编辑在挖方边坡栏，软件戴帽子会出现排水沟外侧平台在地面线以下却不与地面线相交。
你好，您的问题回复如下：
1、在横断面设计绘图功能中，控制参数输入中的相关参数（如：截水沟、路槽、清表等），仅作为出图是控制参数，后期横断面调整中，不在受控制参数限制，因此，边坡调整后，依然在原坡顶外5m处2；
2、当排水沟外缘位于挖方段时，系统会自动套用挖方边坡参数，此时系统会先绘出碎落台宽度，按照既定坡度向上搜索并汇总挖方边坡（如水平向外一个碎落台宽度后，又刚好是填方，则系统搜索失败，无法绘出挖方坡）。
建议您使用横断面设计模块进行路基横断面设计吧，横断面设计模块中，提供了诸多可视化的拖拽修改功能，同时，为每个部件都赋予了单独的属性，可单独控制或调整，可完美解决边沟、排水沟、截水沟、清表、挖台阶等多种上述类似问题。
为什么纬地涵洞绘制布置图中的左右填土高度，和输出的涵洞一览表的左右填土高度有差异
你好，请发送项目数据至纬地软件技术支持邮箱（weidiruanjian@163.com,邮件请附上单位全称、软件锁号及有效的联系方式），技术人员核查数据后会与您联系。

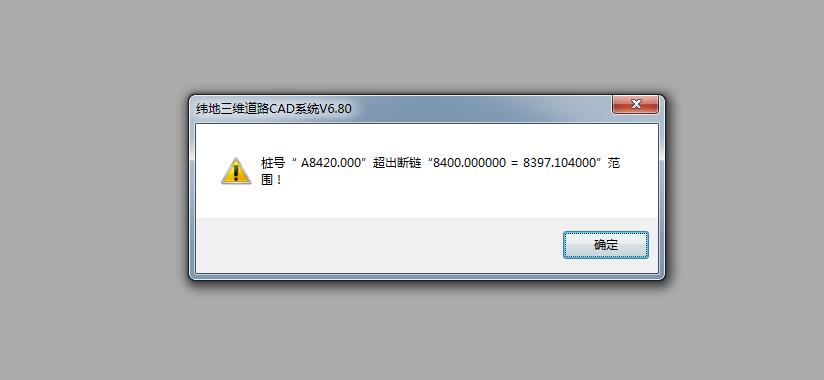

我设置好断链之后，打开纵断面数据，明明8420就不在断链这范围，为什么还会提示？怎么解决？
你好，纬地软件仅针对正版用户提供技术支持，请使用正版软件！
您好，请教下纬地设计向导里提示“超高过渡段太长”是怎么回事？
所需长度 -> 40.0000
长度 -> 80.0000
你好，这种情况应该是缓和曲线较长且选择了“全缓和曲线过渡”从而导致超高渐变率小于1/330产生排水不利，手工将“全缓和段渐变”调整为“靠近曲线终点”的方式就可以啦。
韦地道路输出直曲转表的模板 可以像智能模板中纵面模板中一样给出相应关键词 进行表格调整么 因为韦地自带的超高、加宽方式 与我们设计的习惯有所区别 所以设计向导中跑出来的加宽和超高不能用，希望通过改造直曲转表 来进行超高和宽度文件的生成，但是因为直曲转表的模板不像纵面数据或者其他有关键词模板表格一样可以改造，希望能够解决这一问题，当然如果能够在设计向导中进行相应的超高和加宽方式的不同定义 那是更好 如果能过开放 最好不过了
你好，感觉问题偏于笼统，建议，发具体要求以及要本过来，我们在深入讨论吧，或者您也可以直接致电技术支持部进行咨询、讨论以及提出您宝贵的意见。
HintCAD(道路)
HintHD(涵洞)
HintLJ(路基)
HIntVR(漫游)
HintDZ(地质)
HintSF (安全分析)
HintWY(外业)
HintDQ(挡墙)
HintSD(隧道)
HintTF(土方)
HintJT(交安)
HintBIM
最新更动
纬地秘笈
纬地与我
软件下载
申请试用
索取软件资料
软件报价
软件问题
标准规范讨论
我要咨询软件问题
培训掠影
公司简介
诚邀加盟
联系方式

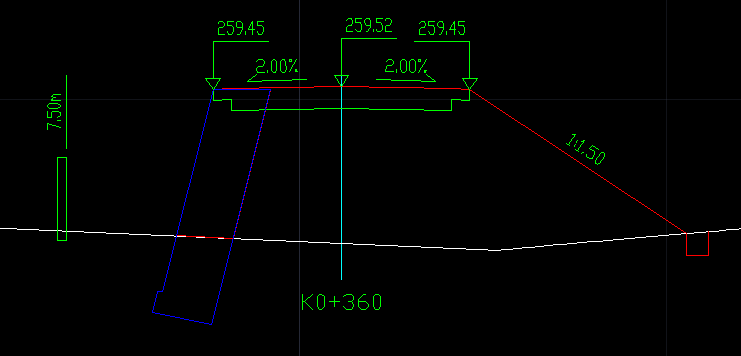

清问用纬地挡墙画出来的挡土墙，为什么会侵入道路界限？？
