昵称：单位：重庆市交通规划勘察设计院来源：时间：2017-05-09

用的纬地挡墙4.0版，为什么新建了仰斜式路堑挡墙，添加标准挡墙的高度和参数不行呢。

你好，测试未发现该问题，应该是新建挡墙类型出错了，建议您在重新新建试试，如仍有问题，请发送您墙库过来，技术人员检查后与您联系吧。

昵称：小飞单位：设计院来源：呼和浩特市时间：2017-05-09

网格显示不全，重新生图不管用。需要怎么办？谢谢！

你好，你所说的网格，应该是数模的网格吧。为了进一步提高 AutoCAD 显示数模图形的速度，纬地道路 CAD 系统在显示数模三角网格时默认为“自动优化显示”模式，而不显示全部数模中的所有网格线，用户也可以根据需求选择其他显示方式。如只显示边界、显示节点、只显示约束线、显示等高线、全部显示（考虑 32 位系统内存较少， 32 位系统下不支持该显示方式）。

昵称：菜鸟级单位：设计院来源：时间：2017-05-08

你好，我想问一下，为什么每一次我在挡墙软件下想查看挡墙的相关信息，在输入list之后，软件就提示出现问题，自动关闭。

你好，这边测试，未发现您提及的问题，建议您说下具体系统及cad环境，或直接致电技术部咨询或反馈吧。

昵称：单位：石家庄铁道学院来源：时间：2017-05-07

你好，请问用纬地输入横纵坐标进行平面设计时，点击计算绘图没有反应，这应该怎么办呢

不好意思，没看明白您问题，请保持预留电话畅通，稍后技术人员电话与你联系吧。

昵称：菜鸟级单位：设计院来源：时间：2017-05-08

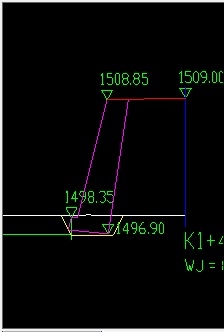

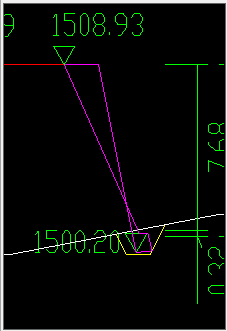

我想问一下我在画纬地挡墙的时候，为什么左右线的挡墙不是对称的？上面的是右侧的，下面的是左侧的

你好，从您上传的图来看，明显是右侧挡墙库，墙底的方向设置反了，如果该类墙都是这样，建议检查并改正挡墙库吧。

昵称：单位：山东通达路桥规划设计有限公司来源：时间：2017-05-07

你好，收费站加宽过渡想采用三次抛物线，怎么用纬地实现？

你好，点击宽度渐变按钮，下拉选项选择高次渐变即可。

昵称：单位：中交路桥技术有限公司来源：北京时间：2017-05-07

你好，咨询个数模问题，我用散点建了个数模，但好多横断面切出来只有3个地面点（即中线，最左侧50m位置、最右侧50m位置），散点宽度大于50m范围的，不知道为何，求教！

你好，建议发送项目数据过来，并注明明确的位置，我们在进一步讨论吧。另外，请在留言或发送邮件的时候，附上单位全称，软件锁号，有效的联系电话等信息，以方便我们更好的为您服务。

昵称：单位：广东来源：时间：2017-05-06

纬地交安V3.0，生成标志平面布设图的时候，CAD会错误退出，请问客服人员这是怎么回事？重启，重新打开软件什么方法都试过，还是解决不了。

你好，经核查，我们这边不存在该问题，请发送对应数据至weidiruanjian@163.com，技术人员检查后会与您联系。另外，请在留言或发送邮件的时候，附上单位全称，软件锁号，有效的联系电话等信息，以方便我们更好的为您服务。

昵称：单位：内蒙古交通设计研究院来源：时间：2017-05-06

挖方和填方的路面结构厚度不一样，纬地怎么设置呢？

你好，目前这种需求相对相对较少，建议先戴一边帽子，然后标准断面进行分段填写路槽深度，然后在带帽出图吧。

昵称：单位：中交公路规划设计院来源：时间：2017-05-02

老师你好，请教几个智能模板的问题

（1）软件自带的excel格式智能模板，比如坡面防护中间数据表，起讫桩号在一个单元格内，且为文本格式，不能参与计算，能否起讫桩号分两个单元格显示，且不要前缀K，格式改成数字格式，请问该如何修改

（2）以坡面防护中间数据表为例，模板中每一个工作表只出一张图，一条公路几十上百公里，导致工作表数量太多，修改表头，页码都很不方便，请问能否所有的桩号及内容都集中在一个工作表中，这样方便修改及方便对数据进行排序等二次处理

（3）逐桩坡面防护中间数据表中我只想得到逐桩边坡高度及对应的坡度（因为还需要根据不同填挖高度再分段落），不需要模板自带的逐段分别统计面积，我将%%[FD,0]?([SKST,0]+'~'+[EKST,0]):[KSTR,0]改成%%[STA,0]，生出来的表格中桩号那一列是空白，这是什么原因，并且坡面防护中间数据表跟逐桩坡面防护中间数据表，我仔细比较过两个表，没发现有什么区别，但是生出来的表格就是不一样，这里面玄机在哪里。

（4）excel格式的智能模板，表里面的那些公式还有关键字很多都在横断面详细设计教程附录2里面找不到，比如KSTR，STR，第一级边坡面积%%[P1MJ,0]，第一级边坡长度%%[P1CD,0]，这些都找不到，根本不知道这里面是什么套路，这些关键字之间是神马逻辑。

（5）能否提供一些更详细的智能模板设置的视频及电子教程，特别是路基工程数量统计这一块，软件自带的横断面详细设计教程对这一块讲解的太糙，没啥用处，看了之后还是不会自己编。望老师不吝赐教，谢谢。锁号022***E0

你好，关于智能模板的问题，回复如下，供参考：

1、智能表格模板支持用户自定义方式，用户可以根据自己需要进行各种编辑与修改，包括您提及的起讫桩号分列及桩号格式的调整：直接插入新的一列，将起讫桩号分别放在两列即可完成分别输出起讫桩号，桩号的显示格式，其实出图后替换下就可以了，如果觉得麻烦，也可以在表格公式中直接剔除掉"K"和“ +”即可,根据您需求调整后起始桩号对应列代码为：%%[FD,0]?([SKST,0]-'K'-'+'):([KSTR,0]-'K'-'+')，终点桩号类似；

2、模板左下角关键字%%[NPAG,26]表示每页输出26行，您可以根据自己需要控制输出多少行，注意该数字与上方行数要一致；

3、表格模板中，您不要的列可以直接删除，而桩号列，您可以仔细看下，他首先是判断在第几分段，然后才基于相应分段输出桩号，简单的给一个桩号关键字是无法读取数据的，另外，“坡面防护中间数据表”与“逐桩坡面防护中间数据表”区别顾名思义在于前者是”逐段“输出的，而后者是”逐桩“输出的，其”玄机“在于左上角的关键字%%[ZZB,0]，您可以仔细对照下；

4、后两条一并回复吧，模板相关关键字可在纬地安装目录下的“技术指标.mdb”数据库查找，模板定制的逻辑性相对较强，可能一两段话说不清，建议自己仔细体会下其中的逻辑，或者有机会我们也可以当面交流。我们也有计划在随后整理基于模板的一些列说明及技巧性质的的文档共享给用户的，敬请期待。
