昵称：单位：新疆新路交通工程有限责任公司来源：新疆乌鲁木齐时间：2019-10-22

最近一直在考虑交通工程软件，试用版已经提交申请了，学习了下帮助文件，有个地方咨询一下，护栏设置里面说是增加了绘制边坡坡度和路堤高度图，帮助文件里面这个图没看明白，红线下面那些蓝色数字一直在变化，肯定不是坡度，说是高度好像也不对，红线的变化和数值对不上啊，还有显示0的，能解释一下吗

你好，纬地交通工程软件所绘制的边坡坡度和路堤高度图中，左侧的标尺代表坡高，坡段中蓝色的数值为坡率（其中坡率标注为0的段落为桥梁），请知晓。

昵称：刘大哥单位：南京先行交通工程设计有限责任公司来源：时间：2019-10-18

1、建议道路软件“纵断面设计”功能中添加水准点的参考，把水准点绘制在纵断面设计图中，便于控制拉坡。

2、纵断面绘图的时候，水准点可不可以绘制在实际标高处并用三角形标高符号显示，而不是统一绘制在纵断面底部？

你好，您的问题及建议，回复如下，工参考：

1、您似乎混淆了“水准点”与“控制点”的概念，一般而言，水准点需设置在路基范围之外的一定距离，以便于永久保留，因此，道路纵断面中水准点绘制，仅作为水准点与道路平面位置对应关系，水准点高程对纵断面拉坡的参考意义并不是很大；

2、您提出的需求，应该使用“控制点”更为合适，具体操作方法：在“智能布线”--“纵断面设计”设计数据表中添加标高控制点（桩号、名称、最大标高、最小标高），在纵断面设计界面会按照实际标高显示控制点位置，可以参考拉坡设计；项目增加控制点后，纵断面出图的时候勾选标注“水准点、控制点”，即可在纵断面图中按照实际标高和桩号绘制标高控制点信息。

昵称：小峰单位：北京国道通来源：时间：2019-10-17

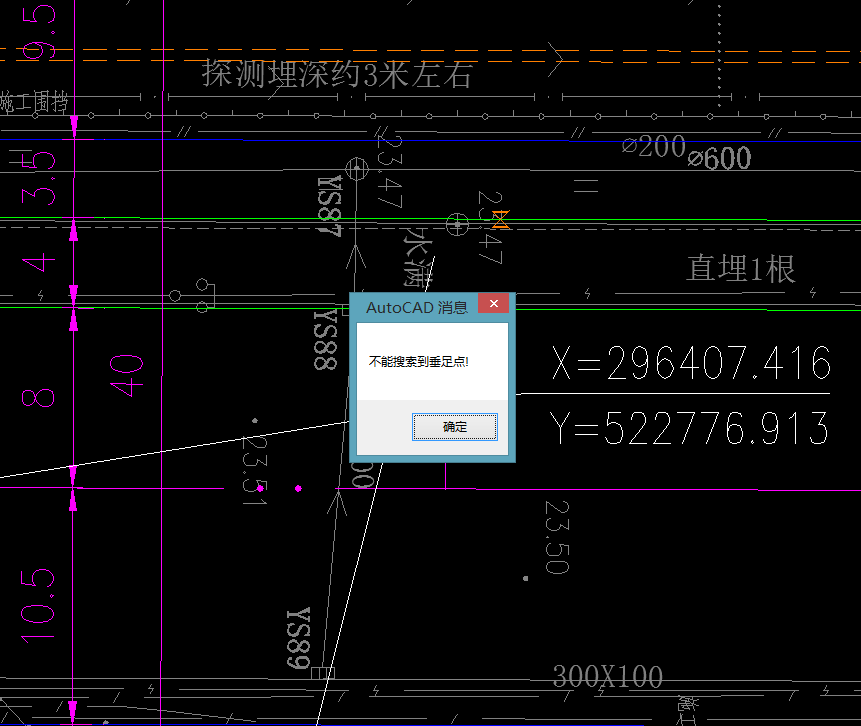

查询道路中线桩号总是出现这个提示，请问怎么破解

你好，从您上传的截图来看，应该项目数据与当前图形并不一致导致。

昵称：吉诗人单位：山西通畅工程勘察设计咨询有限公司来源：山西太原时间：2019-10-18

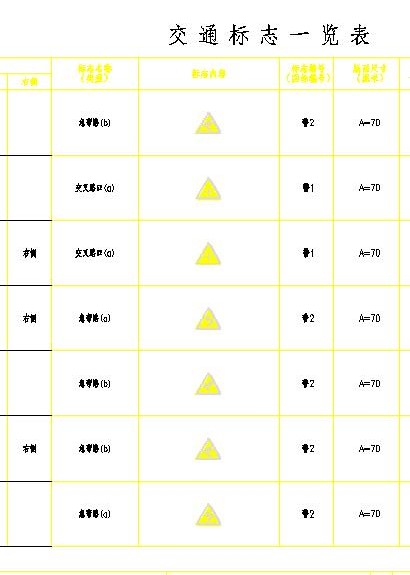

纬地交通中警告标志及禁令标志，生出来图，颜色是对的，打印预览也是对的，但是打印出来颜色变得很淡，这是什么情况？

这个是打印预览的：

下面的是打印出来的：

你好，由于cad的黑白色是相对色，在颜色设置里面是一个值（当背景色为白色，则图形为黑色，当背景色为黑色，则图形为白色），因此，我们将版面中黑色定义为254号色，白色定义为255号色，打印图纸时请通过打印样式编辑器对打印颜色进行设置后在出图即可。

昵称：单位：新疆新路交通工程有限责任公司来源：新疆乌鲁木齐时间：2019-10-21

纬地交通工程能不能绘制缆索护栏

你好，纬地交通工程软件暂不支持缆索护栏绘制，请知晓。

昵称：洪单位：广东省交通规划设计研究院股份有限公司来源：广州市天河区兴华路一号301 时间：2019-10-20

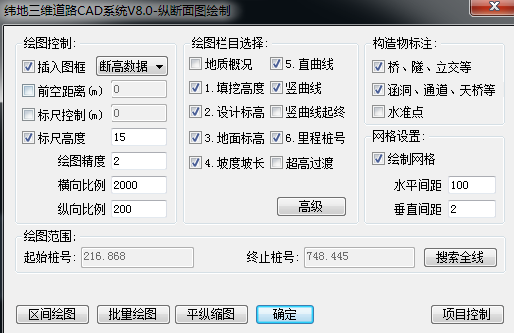

纬地8.0 纵断面绘图的时候经常会卡死，把插入图框后面的自动断高变成不断高又好了，为啥？

你好，从您的描述来看应该是断高数据文件有问题，建议检查断面数据文件，或送数据文件过来，技术人员检测后与您联系解决。

昵称：单位：贵州公路集团设计分公司来源：时间：2019-10-15

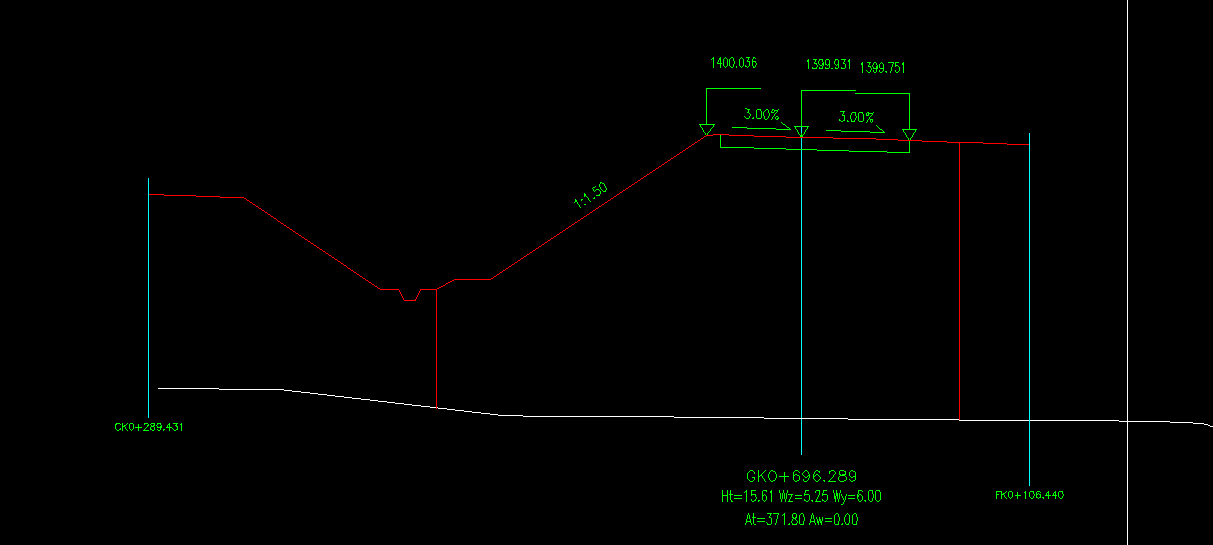

你好，请问如何定制分离式路基出图绘图模板，比如这种，纬地自带的并无这种

你好，关于纬地智能模板定制，是一个相对系统的功能与技术，建议，认真阅读网站“纬地秘笈”专栏关于智能模板相关文章吧。链接如下：http://www.hintcad.cn/newshow.php?id=4455

昵称：小峰单位：北京国道通来源：时间：2019-10-15

请问，怎么快速查看中线上任意一点的桩号？

你好，执行命令: PTOQX，拾取查询点坐标，即可完成任意位置桩号查询。

昵称：jwq 单位：林同棪武汉来源：武汉设计广场时间：2019-10-10

纬地道路路线BIM模型怎么生成，纬地道路怎么导入BIM设计平台V2.0？求一份教程

你好，已为您预留邮箱发送BIM平台帮助文档及相应视频，请注意查收。

昵称：Nore 单位：中铁二院来源：时间：2019-10-09

麻烦提供一个BIM2.0与纬地道路软件交互操作的教程

你好，已为您预留邮箱发送BIM平台帮助文档及相应视频，请注意查收。
